Datos del producto:
|
| Material: | Metal | Contacto de centro: | mΩ 1,5 |
|---|---|---|---|
| Contacto externo: | 0,2 mΩ | Trenza al cuerpo: | 0,1 mΩ |
| Temperatura de la operación: | -40 grado a +65 grados | Temperatura de almacenamiento: | -40 grado a +80 grados |
| Voltaje que soporta dieléctrico: | 1500 VRMS | Grado del voltaje: | 500 voltios de máximo |
| Resaltar: | CNC de piezas de metal,Partes mecánicas CNC |
||

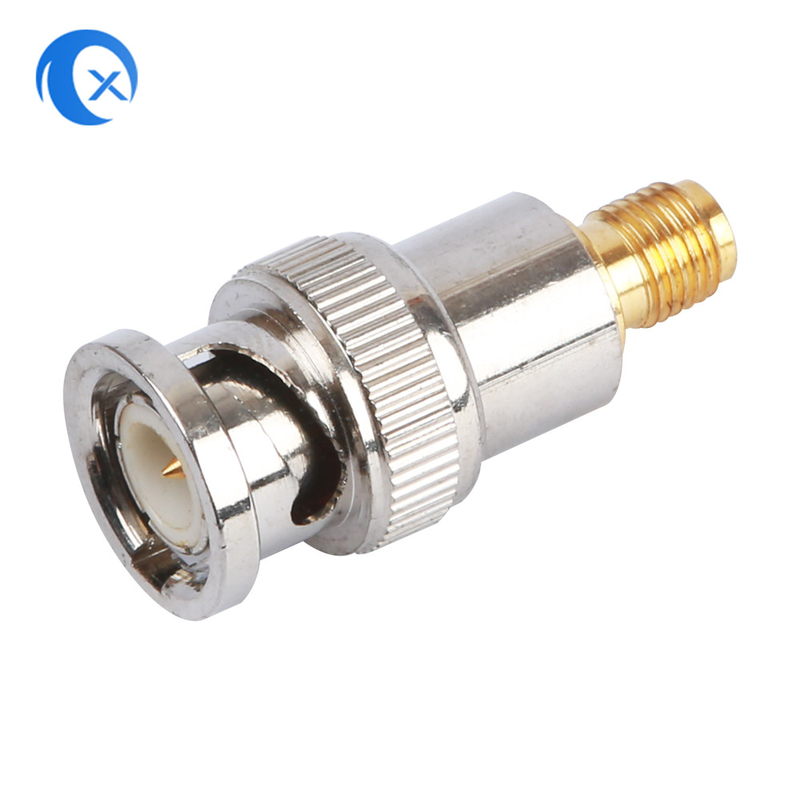

Microonda 500 voltios de TNC del hardware de las piezas de la radiofrecuencia de conector de cable coaxial masculino máximo para el montaje de cable
La categoría de los conectores del NC tiene 132 números de parte, más cuyo son RoHS y el ALCANCE obedientes. Los conectores de TNC en esta categoría terminarán para engatusar, PWB (placa de circuito impresa) o terminal. Los conectores de Pasternack TNC se construyen para precisar especificaciones de la industria del RF y de la microonda.
Los conectores de TNC se fabrican en el género masculino o femenino en polaridad estándar o hilos reversos de la polaridad, con impedancia de 50 ohmios. Los conectores de TNC están disponibles en el panel las versiones rectas o de ángulo recto, así como, tabique hermético, de 4 agujeros u opciones mountless. Estos diseños del conector de TNC incluyen la abrazadera/la soldadura, la encrespadura/la soldadura, la soldadura o métodos de la soldadura/del accesorio de la soldadura. Ofrecemos los conectores de TNC con los niveles del rendimiento estándar o alto disponibles con los cuerpos de acero de cobre amarillo o inoxidables.

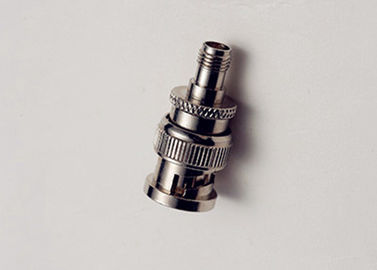

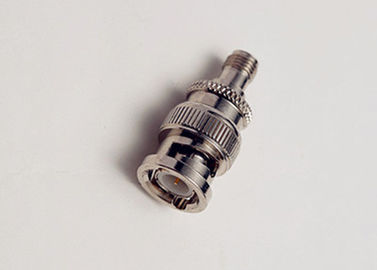

Conector de cable coaxial masculino del RF de las piezas del hardware del CNC TNC para el montaje de cable
| Eléctrico | |
| Impedancia | Nominal de 50 ohmios |
| Gama de frecuencia | 0-11 gigahertz |
| VSWR | |
| Conectores rectos M39012 | 1,3 máximos |
| Conectores de ángulo recto M39012 | 1,35 máximos |
| Voltaje que soporta dieléctrico | 1500 VRMS |
| Salida del RF | minuto de -60dB en 3 gigahertz |
| Resistencia de aislamiento | Minuto de 5000 MΩ |
| Resistencia de contacto | |
| Contacto de centro | mΩ 1,5 |
| Contacto externo | 0,2 mΩ |
| Trenza al cuerpo | 0,1 mΩ |
| Pérdida de inserción | 0,18 DB en 9 gigahertz |
| Grado del voltaje | 500 voltios de máximo |
Por favor amablemente saber que la longitud, el conector y el color pueden ser modificados para requisitos particulares.
